口红管开模找包材厂，图纸要准备到什么程度

品牌方拿着设计图找包材厂报价，最常被问倒的不是价格，是这一句——你这个外观结构，能不能出模？

很多品牌方设计的产品外观非常漂亮，外观形状曲线非常有特点，细节也很多，常常会因为疏忽没有考虑到注塑出模的问题。我们诚邦包材做口红管这十几年，接过的图纸里能直接拿去开模的是少数，除非是一些懂注塑工艺的设计师设计的，大半都要回头改——通常会优先保留您的设计特点，再考虑如何改动优化才能不丢掉你的设计风格，因为如果不改”这个结构注塑做不出来”。图纸准备到什么程度，本质不是美观的问题，是能不能在注塑的时候顺利出模，可制造量产模具的问题。

外观件和中束芯有什么区别

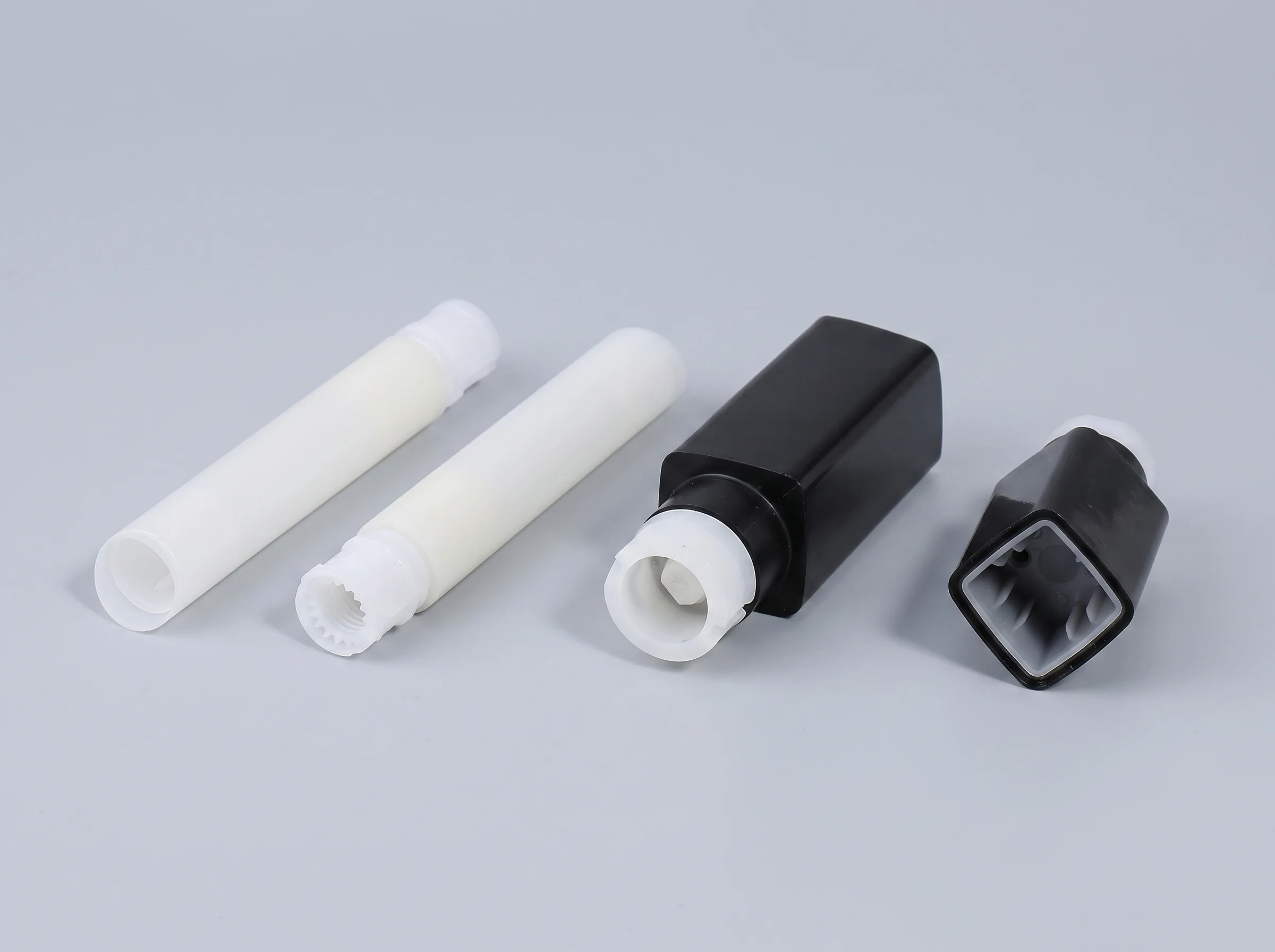

口红管看着是一支，开模的时候是两套核心部件：外面你能看见的壳、盖、底，叫外观件；里面那个让你旋转就能把口红顶出来的机芯，叫中束芯，由珠子、叉子、螺旋三件套组成。两块的开模精度要求完全不同。

外观件是 ABS，你可以自由设计——形状、配色、表面做电镀还是哑光，基本你说了算。它要的是外观和手感，精度要求没那么苛刻。

中束芯是 POM（聚甲醛），那是要靠螺旋槽把旋转变成直线升降的精密件。它的螺距公差要做到 ±0.01mm，珠子和螺旋的配合间隙卡在 0.03 到 0.08mm 之间，旋转开合寿命得扛住 3000 次以上。这不是你想怎么设计就怎么设计的——它是成熟的标准件体系，当然如果您有预算也可以开模定制属于自己规格的中束，就是时间久一点，开模精度要求高一点，成本投入会更大。

记住这个分工：外观件你可以放开设计，中束芯尽量用现成的，能不动就不动。

外观件图纸要准备什么

外观件你自由设计，但自由不等于随便画。设计的同时要确保注塑工艺能把这件东西从模具里取出来——业内叫 DFM，可制造性设计。我们评审客户图纸，第一遍看的不是好不好看，是这四个点过没过。

脱模角。 注塑件从模具里顶出来，得有一个顺着出模方向的斜度，不然会被型腔壁咬住。光面外观件脱模角做到 1 到 2 度起步；如果你要做咬花纹路，每 0.025mm 的咬花深度要再加 1 度。很多人画图时一个直角到底，到了模具厂只能加滑块硬抠，成本直接上去。

壁厚均匀。 外观件主体壁厚 1.2 到 2.0mm 是常规区间。关键是厚薄不要突变——厚壁和薄壁的比例不要超过 1 比 1.5，过渡区斜度做到 1 比 3 以上。壁厚一旦突变，厚的那块冷却慢、缩得狠，表面就会留一个缩水痕，电镀件上尤其明显。

缩水补偿。 塑料从熔融态冷到室温会收缩，模具尺寸要预先放大补偿。POM 的模具收缩率约 2%，ABS 在 0.4 到 0.7% 之间（按 ASTM D955 测试）。你图纸上的尺寸是成品尺寸，模具厂会按材料收缩率把型腔放大——但前提是你得标清楚用什么材料，不然补偿值都算不对。

顶针位和分型线。 顶针是把件从模具里顶出来的杆子，会在产品内壁留一个圆形印记；分型线是模具前后模合拢的那条接缝。这两个东西要避开 A 面（最显眼的外观面），落在底部或内壁不起眼的位置。logo 不要压在分型线上，否则毛边一出来就是废品。

这四点过了，外观件图纸才算”能出模”。过不了，再好看的设计也要重新设计优化结构，所以在设计的时候最好是找有注塑经验的设计师来做会更好。

中束芯要不要自己开

前面说过，中束芯是 ±0.01mm 级的精密件。这种精度的模具，自己做意味着什么？意味着你要为一颗小小的螺旋件单独开一套高精度模具，配专门的旋转脱模机构，钢料还得用防腐蚀的那种——POM 注塑会释气，普通模具容易被腐蚀。

费用上，一套完整的口红管私模（外观件加中束芯全套）开模费在几十万量级，具体看你选几出几的模穴、用什么钢料、要不要特殊表面处理。这个数字是我们这类化妆品包材厂的内部经验范围，不同厂家报价差异不小，但量级就在这——不是几万块能搞定的事。

所以行业里的普遍做法是：中束芯直接用常规款。常规中束芯有现成的标准口径，12.1mm 和 12.7mm 是最常见的两种，对应不同容量的口红膏体。它的螺距、配合间隙、升降手感都已经在量产里跑顺了，不用再花大量的时间成本去做，成熟的中束配件你拿来配上自己的外观件就能用。

通常我们建议是能用常规款就别自己开，省的不止是一点点钱哈。一支口红管省下来的可能就几毛钱，但乘以你的起订量——我们诚邦这边常规起订是 12000 件——就是几万块的真金白银，还省了大概一个月的开模周期。

什么情况要自己开中束芯

不是绝对不能自己开，是要先想清楚值不值。下面这三种情况，才真有自己定义中束芯的理由。

特殊升降行程。 标准款的升降行程是固定的，配标准克重的膏体。如果你的口红膏体比常规短一截或者长一截，又不想让客户旋转到底还有膏体露不出来，那就得改螺旋的导程——标准款的导程一般在 2.5 到 4.0mm 之间，自定义可以调到你想要的行程。

非标口径。 你要做一个特别细的细管口红，或者一个扁管，标准 12.1/12.7mm 口径对不上，那就只能自己定义中束芯尺寸。

定制手感。 旋转时的阻尼感、到位时那一下咔哒的段落感，这些是高端口红管很在意的体验。它靠螺旋槽的角度、表面粗糙度、配合间隙一起调出来。标准款的手感是大众化的，你要做出”高级的紧致感”，得自己调。

决定自己开中束模具之前，把三件事跟包材厂调研清楚：开模费大概多少钱、精度能不能稳定做到 ±0.01mm（POM 收缩率约 2%，批次波动大，这是难点）、模具寿命多少万次。这三件事问明白了再决定，具我们经验了解，中束其实是要求蛮高的，投入也蛮大的，先自己评估好有没有必要再做。

这几个图纸细节最容易翻车

DFM 评审里反复出问题的，就是这么几个。

1. 倒扣没做滑块或斜顶。 倒扣是产品上那些钩子、卡爪、内凹结构，注塑后没法直接顺着出模方向取出来。必须配滑块（行位）或斜顶在开模时先抽离。图纸上有倒扣却没标脱模方案，模具厂要么加机构加钱，要么根本做不出来。提前标清楚，或者把倒扣改成卡扣孔。

2. 壁厚突变超过 1 比 1.5。 上一节讲过，厚薄差太大会缩水。大面积外壳从 2.0mm 突然收到 0.8mm，那条过渡线十有八九出缩水痕。

3. 脱模角小于 1 度。 尤其是深腔件，盖子内壁、管身内孔这些地方脱模角不够，顶出时一定顶白或拉伤。

4. 顶针留在 A 面。 顶针印是个圆坑，落在最显眼的外观面上，电镀或喷涂后还是盖不住。顶针位一定要跟模具厂确认落在内壁或底部。

5. 分型线穿过 logo 位。 分型线再细也是一条缝，logo 压在上面，注塑时哪怕一点点毛边，logo 就花了。

6. 螺旋槽侧面角度不够。 这条针对自己开中束芯的。螺旋槽侧壁脱模角不够，旋转脱模时会拉伤槽面，升降就发涩。

打样到量产，图纸确认走几步

先是手板。拿 3D 打印或 CNC 做一个外观验证件，不进模具，先看设计落地后的样子、手感、配色对不对。这一步改设计最便宜。

然后是模具 DFM 评审。包材厂拿到你的正式图纸，逐项过脱模角、壁厚、倒扣、分型线这些能不能出模，出评审意见让你改图。这一步是省钱的关键——模具没开之前改图，改的是数据；模具开了再改，改的是钢料，贵十几倍哈。

接着 T0 试模。第一次试模出来的样件叫 T0 件，重点看尺寸精度、配合、外观缺陷。一般要试两到三轮（T0、T1、T2），每轮调一次模具。

最后是封样。试模到双方都认可的样件，签封作为量产基准。这叫”金板”，后面大货按这个标准做。量产过程中还要巡检抽测，保证批次稳定。

总结：手板改设计、DFM 改可制造性、试模调精度、封样定基准。每一步确认的东西不一样，就是一步步推进。

常见问题

外观件改一版要多久？ 改图本身一两天，但如果已经进了模具阶段，改图意味着改模具，快的三五天、慢的要重新做镶件，十天半个月都可能。所以 DFM 评审那一关要把问题改完。

中束芯能不能用 PP 代替 POM？ 不建议。PP 的模具收缩率在 1.5 到 2.5% 之间，比 POM 波动更大，做 ±0.01mm 的螺旋精度很难稳。行业里中束芯主流就是 POM 这一种材料。

图纸交什么格式？ 3D 图纸交 STEP 或 IGES 这种通用格式，2D 图纸交 PDF 或 DWG。关键是 2D 图上要把公差、表面粗糙度、材料、关键配合尺寸标全。只给一张 3D 渲染图就让化妆品包材供应商报价的，报价一定不准。

开模费怎么付？ 行业惯例是分节点付——签约付一部分定金、T0 试模合格付一部分、封样量产付尾款。具体比例各家不同，但别接受一上来就要 100% 预付的。

—

回到最开始那个问题：图纸准备到什么程度？

把脱模角够不够、壁厚均不均匀、倒扣有没有脱模方案、中束芯是否定常规款这几件事，跟你的包材厂掰扯清楚，图纸就算准备到位了。剩下的打样、试模、量产每一步都会顺下去。反过来，这几件事没掰扯清楚，后面每一步都在都要用真金白银买教训，而且买的是最贵的那种课——改模具比改图纸贵十几倍。
