包材厂报价比同行低20%要警惕什么？低价背后的5个坑详解

同样的口红管图纸，A厂报0.8美元一支，B厂报0.6美元，差的那20%不是厂家在让利，是工艺成本在腾挪。我们接过上百张口红管、粉盒、气垫盒的询价单，报价比同行低15%以上的报价单，十有八九在五个地方动了手脚——材料、模具、表面处理、公差、还有藏在单价背后的隐性成本。

低价本身不是错，正常压价和异常低价是两回事。差别就看这20%到底是从哪里省出来的。一支口红管从ABS颗粒注塑成壳，再电镀成金属亮面，再到组装成成品，每个环节都有它该花的钱。哪个环节的钱少了，哪里就埋了雷。下面把这五个维度逐一拆开，每条都附上你拿到报价单和样品后能立刻上手的检验动作。

低价单的5个坑，速查一眼：

1. 报价单上的ABS，到底是电镀级还是普通级

材料是低价动手脚最隐蔽的地方，因为外观一模一样，参数得扒到分子层面才看得出来。

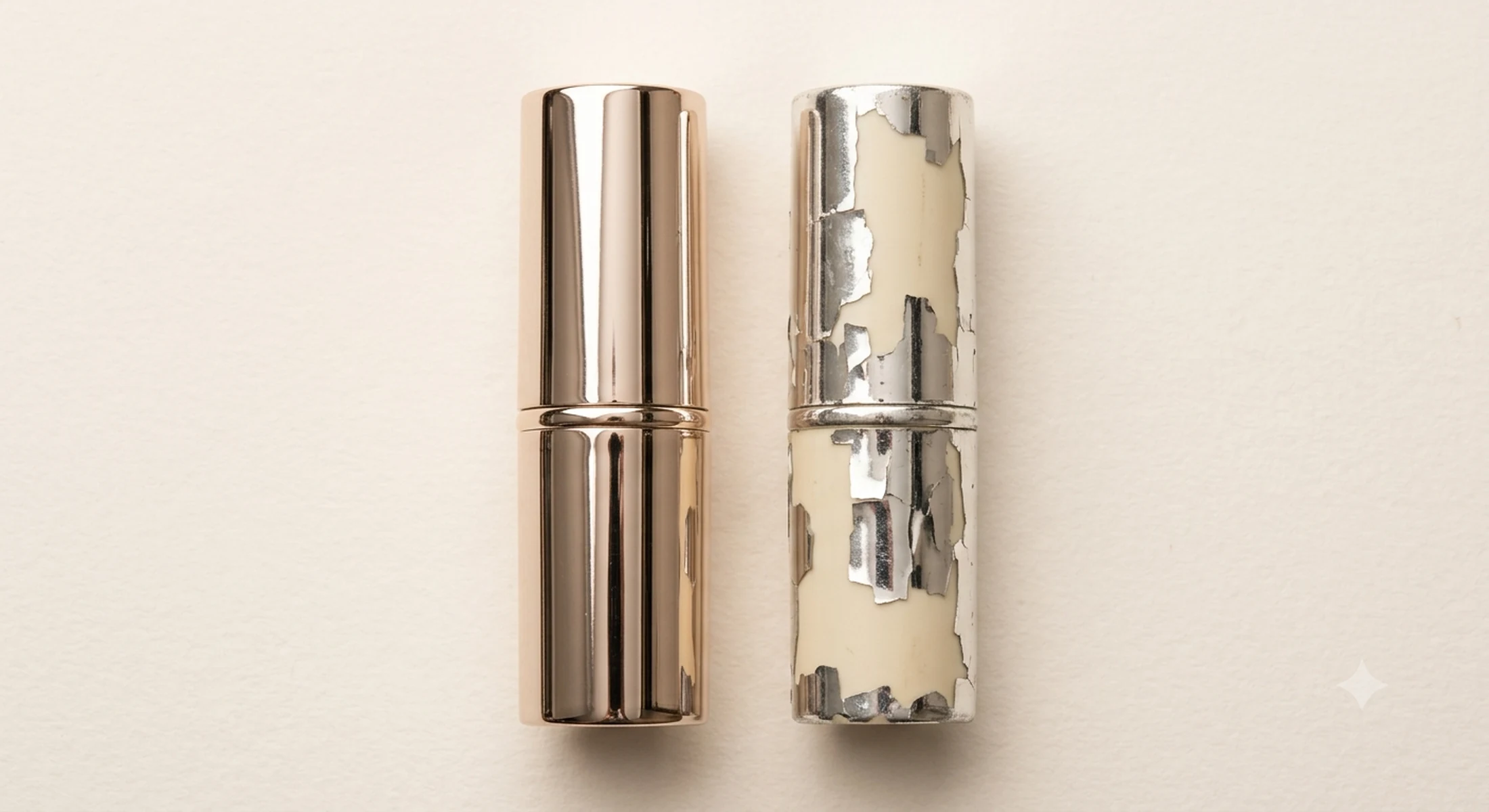

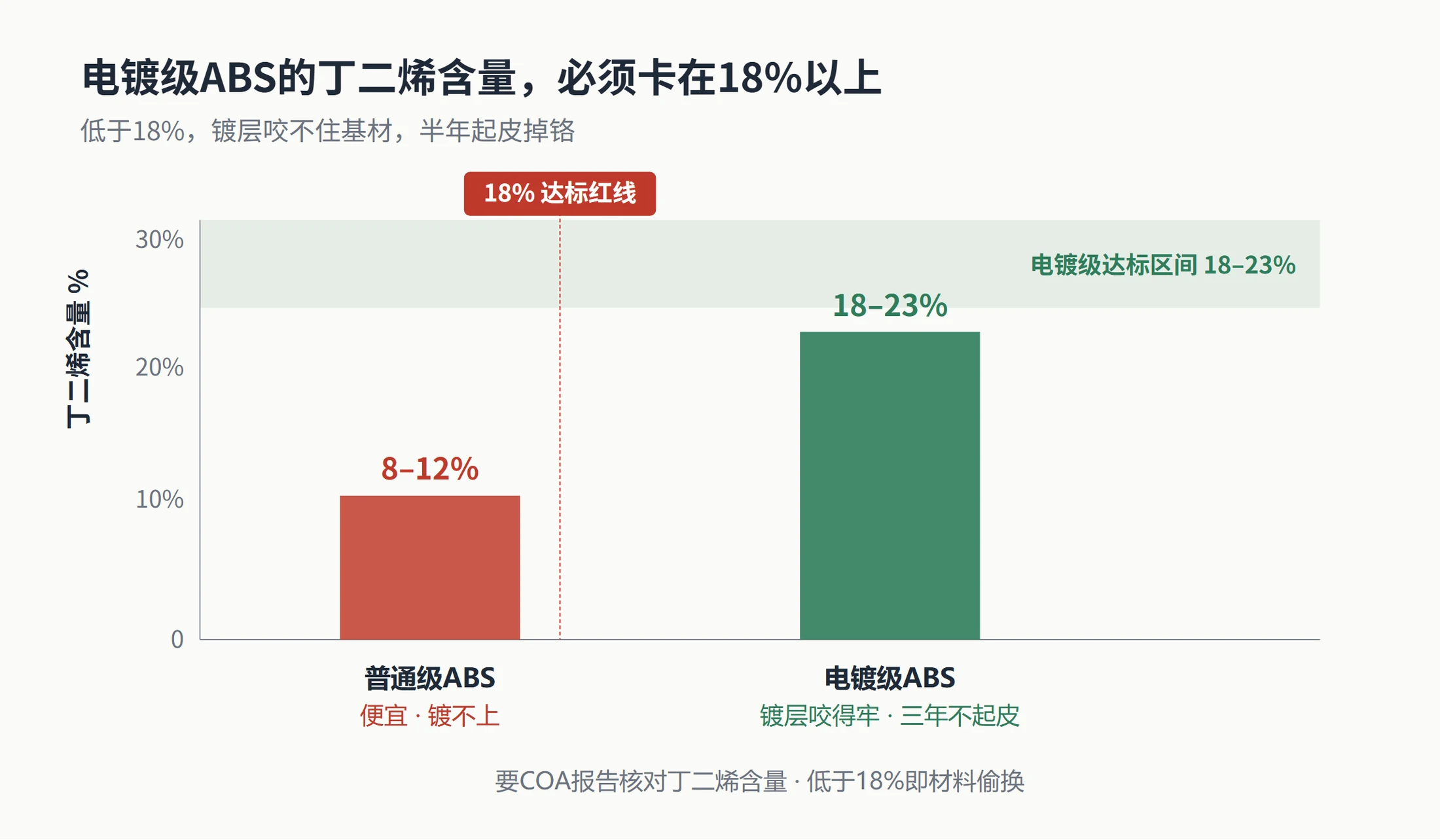

ABS能不能做电镀，看的是丁二烯含量——电镀级的硬指标是丁二烯18%到23%，低于这个数，镀层咬不住基材，过段时间就起皮。普通级ABS便宜不少，但拿去做电镀件就是埋雷。这两者外观完全分不出来，都是一样的塑料壳，但电镀级ABS镀出来的件放三年不起皮，普通级ABS镀出来可能半年就开始一块块掉铬。低价单省的就是这笔差价。

还有一个更隐蔽的套路：打样那年用进口ABS（奇美、台化这些），量产后第二年悄悄换成国产料。外观刚到手看不出，但批次色差ΔE控不住、电镀附着力往下掉、放半年发黄——等终端消费者投诉回来，钱早省走了。这就是为什么正规合同里要写死料号，量产不许擅自换料，换料要重新打样确认。

至于掺回料（水口料），行里有句话叫”透明件不掺回料”——AS、PMMA这些透料一旦掺了浇口废料粉碎回来的料，立马发雾、出黑点，肉眼看得见。ABS件掺回料外观看不太出来，但强度、电镀附着力、批次色差都会往下掉。透明件不掺回料是行规，ABS件掺不掺，得靠检测。

最朴素的检验就是拿样品对着光看——透明件发雾、有黑点，基本就是掺了料；ABS外壳做电镀的，要厂家提供材料的COA报告（材质分析单），看丁二烯含量到没到18%。再做个3M 600胶带测试，电镀层一拉就掉的，基本就是普通级ABS或者掺了回料。把”电镀级ABS、丁二烯≥18%、不掺回料、量产不换料”写进合同，这是材料坑的底线。

2. 模具费是大头，新模、翻新模、降级钢怎么分

模具费在私模包材里是大头，降级空间也最大。一支口红管壳子带中束芯带铝塑结构的私模，正经行情报1.2万到2.5万美金，唇釉管7千到1万美金，MOQ一般1.2万到5万件起，开模25到45天。报价远低于这个区间的，你得问问他在模具的哪个环节省的钱。

模具钢是第一个降级点。同样一支口红管模具，用S136镜面钢和用2083普通不锈钢，寿命能差三四成——业内估算，S136降2083寿命砍30%到40%，NAK80降718H砍20%到30%。便宜那家很可能就是钢料降级了，表面光洁度、耐腐蚀、模次全打折。正经做法是钢种在合同里标死，写明用哪个钢号，不能含糊写”优质模具钢”。

第二个坑是旧模翻新当新模卖。模具磨损不严重的可以激光熔覆、重新氮化接着用，这是正常翻新，但翻新后寿命只能回到原来的六到七成。怕就怕有的厂拿别人用过的旧模翻一翻，按全新模卖给你，跑了十万模次就塌了。判定方法：累计模次超过设计寿命80%的模具翻新没意义，新模交付时要有模具履历，记录型腔磨损和累计模次。

第三个是模次虚报。模具有寿命等级，国际上按 SPI 标准分101到105级，看的是钢种和设计模次。正规口红管模具能跑30到80万模次，粉盒50到100万。有的厂用104级的铝模或软钢冒充量产模具，头几万件没毛病，跑不到寿命一半就开始飞边、缩水。识别靠合同写明保证模次——比如”保证30万模次，不足免费修模”。

模具权属这一条也别漏：模具付清款后归你，不归厂家。这一条不写死，等于把自己的模具留在别人手里，后续订单被锁死，换厂都换不走。

3. 铜镍铬的厚度去哪了

外观金属感全靠电镀和喷涂，厚度差几微米，外观短期完全看不出来，要放三个月才暴露——低价单最爱在这上面缩水。

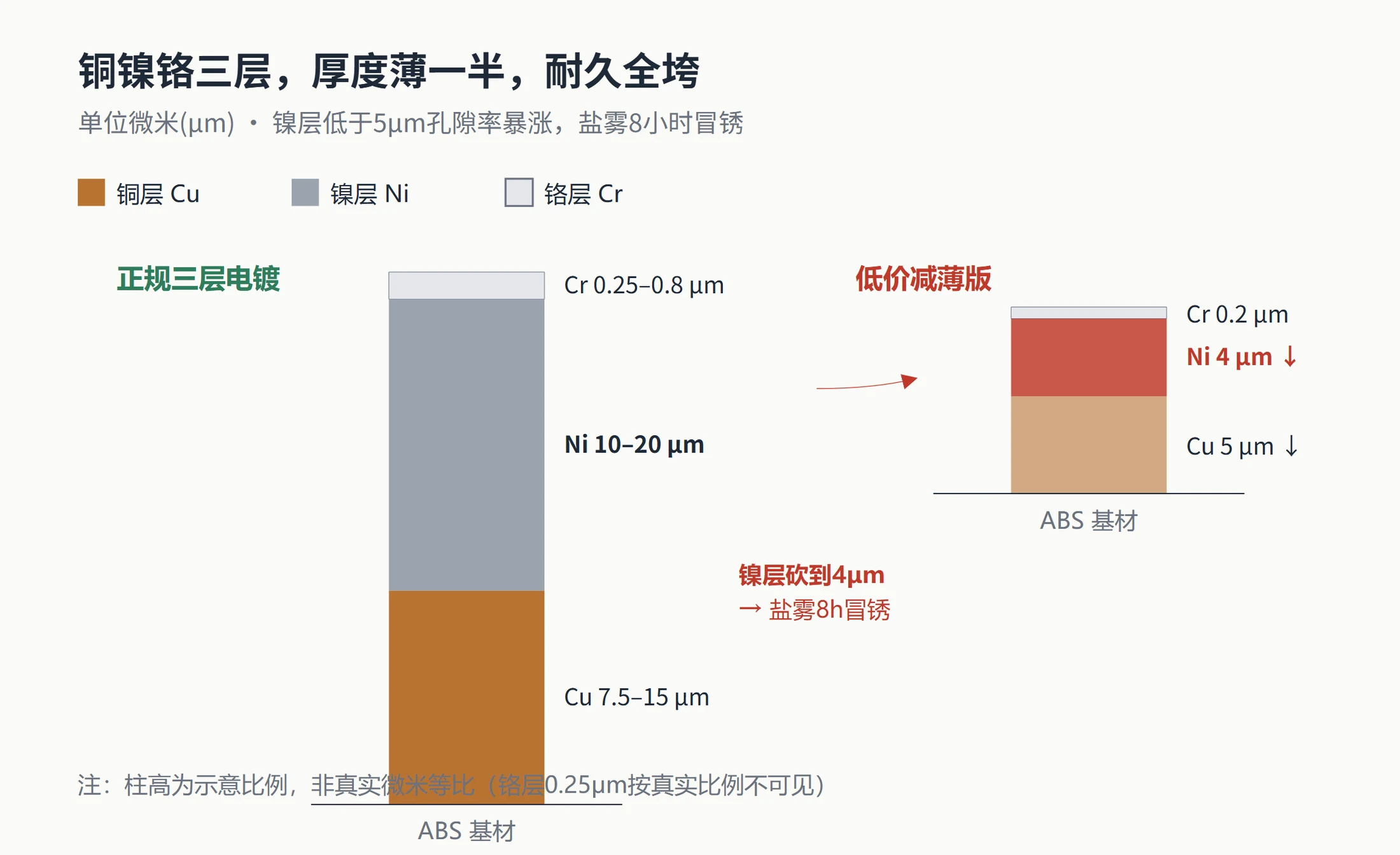

塑料件装饰镀铬是铜镍铬三层打底——按 ASTM B604 标准，铜层7.5到15微米、镍层10到20微米、铬层0.25到0.8微米，少一层、薄一半都不行。镍层薄到5微米以下，孔隙率暴涨，盐雾测试8小时就冒锈点，到了你仓库或消费者手里就是起泡脱落。这几微米的厚度省不得，省下来掉的是整支管的耐久性。

包材上那种亮面金属感，大多是真空电镀（PVD），镀一层30到100纳米的铝，外面再罩底漆面漆保护。便宜就便宜在这层底漆面漆上——省了底漆，附着力直接掉七到九成；再省点固化时间，硬度从H掉到B，口红油脂一蹭就失光。表面当时看着没差，放三个月全暴露。

UV喷涂这道工序能省的猫腻也多。省一道底漆，层间剪切强度下降70%到90%，金属离子迁移渗透面漆；省固化时间，铅笔硬度降2到3级，耐溶剂擦拭不到10次就掉，残留单体超标导致黄变。这些在收货时全看不出来。

检验电镀和喷涂附着力有现成的办法：3M 600胶带贴上去再撕下来，看电镀层、印刷、烫印掉不掉；百格刀划格看掉不掉（按ASTM D3359，4B以上才算合格）；再做-40到85度热震循环10次。低价省工序的件，这几样一测准露馅。最简单的现场动作：拿到样品对着光看电镀层有没有起皮，用指甲划一下看掉不掉铬，这些连仪器都不用。

4. 图纸上的公差，能不能兑现

公差是低价厂最容易放水、又最难被发现的地方。外观合格不等于功能合格，一支口红管拧起来咯吱响、松松垮垮，问题就出在公差上。

口红管里最金贵的是中束芯（珠子、叉子、螺旋三件套，POM赛钢做的，负责升降）。这块公差放水，整支管就废了——但中束芯是外购件，由专门的中束厂做，包材厂采购来组装，这里我们不展开。

重点要说的是外壳尺寸公差和检验动作。低价厂常见的做法是：不上CPK（过程能力指数，衡量工序稳定性的指标），关键尺寸不抽检，不做扭矩和跌落测试。外壳配合公差一旦放水，口红管盖子盖不严、粉盒铰链松、卡扣不上——这些到了消费者手里就是开合异响、盖子脱落。

正规来料检验该有的条款：关键尺寸CPK≥1.33、配合间隙用三针法或气动量仪测、螺旋扭矩卡在0.15到0.35牛米、跌落测试1.2米水泥地、环境老化50度95%湿度72小时。这些条款写进合同，按AQL抽样标准抽检，低价厂的货自然就现原形。

还有一个朴素的办法：拆。把口红管拧开，掂掂有没有配重块（低端货直接拿掉铁块，轻飘飘没手感）、量量铝壳厚不厚、试试粉盒铰链松不松、看镜子清不清晰。这些是图纸和报价单上看不出来的，一拆全知道。配重块有没有、铝壳厚不厚、铰链做没做疲劳测试，拆一件样品比看十页报价单管用。

5. 报价单外的钱：MOQ、损耗率、模具费另一笔账

单价低，不代表总成本低。这是低价单最迷惑人的地方——眼睛盯着那支口红管便宜了两毛，算总账时才发现比正经厂还贵。

第一笔隐性成本是模具费藏进单价。有的报价不单列模具费，分摊进每支单价里，看着单价不高，但你每支都在为模具付钱，量越大付得越多。正常做法是模具费单列，付款后模具归你。还有的厂低MOQ配天价模具费，模具费占到总额一半甚至九成，1件起订听着诱人，背后的模具费和最低消费算进去，比正经MOQ 1.2万件的报价还贵。

第二笔是打样费。打样费收了，到大货阶段却不抵扣——这一条很多采购不看合同就签了，等于白交一遍打样钱。合同里要写明打样费在大货达一定数量后抵扣，或者直接免收。

第三笔，也是最该盯的，是损耗率。行业损耗率就1%到3%，有的厂虚报到5%到10%，多出来的损耗率就是变相加价。损耗率虚高的背后，往往是厂家把自家良率虚标的成本转嫁给你——电镀喷涂的良率直接决定单价，正经厂良率透明，有的厂爱虚报良率，实际做废的那部分成本去哪了？要么算进合格品单价，要么塞进你头上的损耗率里，羊毛出在羊身上。损耗率合同卡死在3%以内，这是行业正常水平。

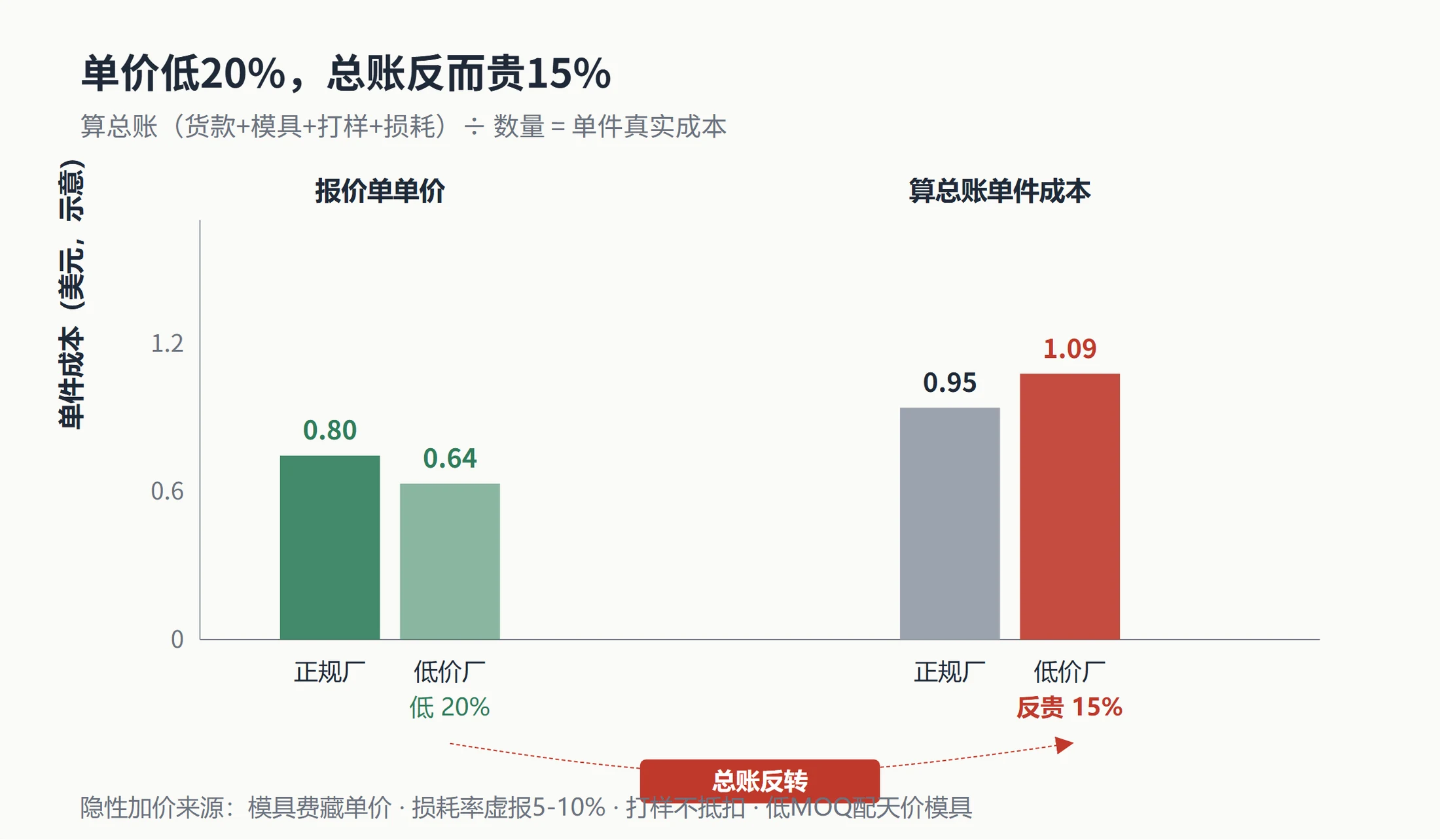

最后是虚报良率和总账核算。包材成本有规律：小批量本来就该比大批量贵四到六成，因为模具费分摊重。如果有人小批量报价比大批量行情还低，那多半是在材料或工序上把差价找回来了。算总账的办法很简单：把货款、模具费、打样费、损耗全部加起来除以数量，得到单件真实成本，再去和别家比。

签约前这8项条款必须钉死：模具权属（付款后归你）、免费修模次数（通常1到2次）、模具寿命保证（如保30万模次不足免费修）、黄金样双方签字验收、阶梯报价、退费机制、损耗率上限（≤3%）、质保期（到货后12个月）。条款不清的，便宜也别签。

拿到报价先问三件事

下次再收到一份漂亮得不像话的报价，先别急着签。把报价单拆到材料、模具、表面、公差、隐性成本这五个维度，问自己三个问题：报价单上的ABS到底是电镀级还是普通级、模具是新开还是翻新、损耗率和模具费里有没有藏着另一笔账。

低价省下来的，要么是材料，要么是模具，要么是工序，不会凭空掉下来。谁在让利、谁在偷工，把数字拆开算总账就清楚了。如果你手上有口红管、粉盒或者气垫盒的图纸或样品清单，可以把资料发过来，我们先看一遍工艺可行性，再一起把这五个维度逐条核一遍，能签的低价我们陪你签，该避的坑一条条帮你过。
